在過去15至20年來交聯聚乙烯絕緣電纜的需求迅速增長，這種類型的電纜已成為電力電纜的主要類型。
勝宇電纜積極開發和應用交聯聚乙烯絕緣電纜zui近的制造技術，并一直在不斷努力獲得更多的從事質量穩定，并產生更高電壓的交聯聚乙烯絕緣電纜(超過500千伏)。
產品型號： YJVYJYYJV22YJV23
額定電壓： 35kV及以下
產品特性： 具有良好的機械性能，電氣性能和耐化學腐蝕性能，還具有結構簡單，重量輕，敷設不受落差限制等優點。
應用領域： 廣泛用于城市電網、礦山和化工廠等地方。
中低壓電纜向大型產業園區及商業用途的建筑物提供穩定電力，用絕緣材料覆蓋導體上的XLPE（交聯聚乙烯），具備優秀的耐熱性能（90℃），并根據環境和目的，具備阻燃、耐火及環保特性。
另外，具備高阻燃性能，適合超高層建筑物、醫院、地下商場、機場、地鐵等公共設施，還具有火災發生時抑制煙氣和毒氣產生的功能。中低壓電纜獲得了全國工業產品生產許可證及電氣用品安全認證，22.9kV級電纜通過公認機構報告，確保了產品的信賴度。

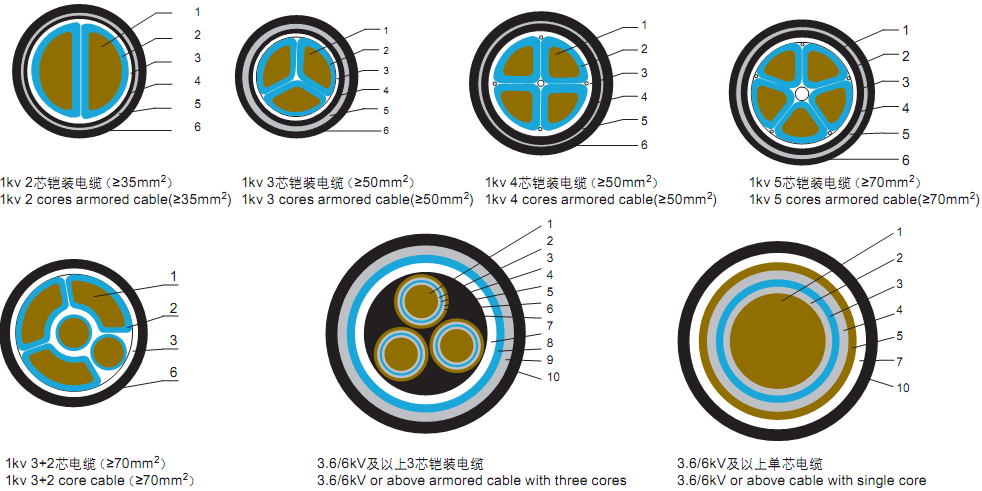

1-導體 2-絕緣 3-繞包層 4-內襯層 5-鎧裝層 6-外護套
1-導體 2-內屏蔽 3-絕緣 4-外屏蔽 5-金屬屏蔽 6-填充 7-繞包層 8-內襯層 9-鎧裝層 10-外護套
| 型號 | 名稱 | 規格 | 芯數 | 額定電壓 |
|---|---|---|---|---|
| YJV | 交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 1.0~630mm2 | 1~5芯 | 0.6/1kV、8.7/15kV、26/35kV |
| YJY | 交聯聚乙烯絕緣聚乙烯護套電力電纜 | 1.0~630mm2 | 1~5芯 | 0.6/1kV、8.7/15kV、26/35kV |
| YJV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 1.0~630mm2 | 1~5芯 | 0.6/1kV、8.7/15kV、26/35kV |
| YJV23 | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | 1.0~630mm2 | 1~5芯 | 0.6/1kV、8.7/15kV、26/35kV |
| 補充說明：
1、可根據用戶需要，提供鋼絲鎧裝電纜，如：YJV32、YJV33； | ||||
? 阻燃電纜
- 需要橋架用阻燃特性的公共設施及大型產業園區
- 為了預防大型火災的2次擴散，要求具備高阻燃性能的場所
? 環保電纜
- 需要降低環境有害物質的地鐵、機場及超高層大廈
- 需要具備抑制產生煙氣和毒氣性能的場所
? 耐火電纜
- 發生火災時，需要提供緊急電源及信號的消防區間
- 在一定期間內，要求耐火及耐熱性能的場所
覆蓋低壓配電、中壓饋電、園區主干供電、變電站出線、工業動力系統與高層建筑消防供電場景，圍繞發熱、老化、短路、擊穿、敷設損傷、阻燃耐火與環保安全等關鍵風險，提供從導體、絕緣、護套、鎧裝到出廠檢測的一體化產品能力。
GB/T 12706 系列適用于額定電壓 1kV 到 35kV 擠包絕緣電力電纜，是建筑配電、工業供電、市政電網、能源項目和大型機電安裝工程中應用廣泛的電力電纜標準體系。勝宇電纜圍繞該系列提供銅芯、鋁芯、交聯聚乙烯絕緣、聚氯乙烯護套、聚乙烯護套、鎧裝、阻燃、耐火、低煙無鹵、低毒、B1/B2 燃燒性能等級等多種結構組合，滿足從普通動力回路到高安全等級消防負荷回路的差異化需求。
電纜不是簡單的導電材料，而是長期承載電流、熱量、機械應力、潮氣侵蝕、化學環境與短路沖擊的系統性工程產品。勝宇電纜通過高純度導體材料、穩定的擠包絕緣工藝、低偏心率控制、護套配方優化和批次化檢測體系，幫助工程客戶降低線路發熱、絕緣老化、局部擊穿、接地短路、外護套開裂和火災蔓延等隱患。
采用高純度銅材作為導電核心，導體電阻更穩定，載流時發熱更可控，有助于降低線路損耗、減少端子溫升和長期運行中的熱老化風險。對于連續負載、機房、電梯、泵房、母線下端動力柜、廠房主干配電等高負荷場景，高品質導體直接關系到運行效率與安全裕度。
絕緣層厚度均勻性直接影響電場分布和耐壓可靠性。勝宇電纜通過擠出過程控制，降低絕緣偏心，減少薄弱點，使電纜在工頻耐壓、局部熱沖擊、彎曲敷設和長期負載循環中保持更穩定的絕緣性能。
圍繞導體電阻、結構尺寸、絕緣厚度、護套厚度、工頻耐壓、絕緣電阻、標志連續性、外觀質量等項目進行批次管控，支持隨貨檢測報告、工程驗收資料配套和第三方復檢，便于總包、機電單位、監理單位和業主方驗收歸檔。
本系列按 GB/T 12706.1、GB/T 12706.2、GB/T 12706.3 組織供應，覆蓋 0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 等工程常用電壓等級。不同電壓等級對應不同絕緣厚度、屏蔽結構、試驗要求與附件匹配要求，選型時應結合系統最高電壓、接地方式、短路容量、敷設環境和消防等級綜合確定。
| 電壓范圍 | 基礎型號 | 結構說明 | 典型應用 |
|---|---|---|---|
| 0.6/1kV、1.8/3kV | YJV、YJLV、YJY、YJLY | 交聯聚乙烯絕緣，PVC 或 PE 護套，銅芯或鋁芯 | 建筑低壓配電、廠房動力、配電柜出線、電纜橋架、電纜溝 |
| 0.6/1kV、1.8/3kV | YJV22、YJLV22、YJV23、YJLV23、YJV32、YJLV32、YJV33、YJLV33 | 鋼帶鎧裝或鋼絲鎧裝，PVC 或 PE 外護套 | 直埋、管廊、豎井、坡地、存在機械外力或拉力的敷設場景 |
| 3.6/6kV 至 18/30kV | YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、YJV32、YJLV32、YJV33、YJLV33 | 中壓交聯電力電纜，通常配置導體屏蔽、絕緣屏蔽、金屬屏蔽層 | 園區變配電、環網柜出線、工礦企業饋電、城市配電網、電力隧道 |
| 21/35kV、26/35kV | YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、YJV32、YJLV32、YJV33、YJLV33 | 35kV 擠包絕緣電力電纜，適配高電壓等級主干饋線與變電系統 | 變電站出線、風光儲升壓站、工業園主供電線路、長距離中壓輸配電 |
| 性能類別 | 可供應型號示例 | 客戶價值 |
|---|---|---|
| 阻燃 A/B/C 類 | ZA-YJV、ZB-YJV、ZC-YJV、ZA-YJV22、ZB-YJV22、ZC-YJV22、ZA-YJY、ZB-YJY、ZC-YJY | 降低電纜成束敷設時火焰蔓延風險，適用于橋架、豎井、管廊、地下室等電纜密集區域。 |
| 耐火電纜 | N-YJV、N-YJV22、NH-YJV、NH-YJV22、ZA-N-YJV、ZB-N-YJV、ZC-N-YJV | 火災條件下維持一定時間線路完整性，適用于消防泵、排煙風機、應急照明、防火卷簾、消防控制系統等重要負荷。 |
| 低煙無鹵阻燃 | WDZ-YJY、WDZA-YJY、WDZB-YJY、WDZC-YJY、WDZ-YJY23、WDZA-YJY23 | 燃燒時煙密度低、鹵酸氣體釋放少，更適合人員密集場所、軌道交通、醫院、學校、商業綜合體與大型公共建筑。 |
| 低煙無鹵耐火 | WDZN-YJY、WDZAN-YJY、WDZBN-YJY、WDZCN-YJY、WDZN-YJY23、WDZAN-YJY23 | 兼顧低煙無鹵與耐火連續供電能力，適用于高等級消防配電、疏散通道、地下空間和重要公共設施。 |
| GB 31247 B1/B2 燃燒性能等級 | B1-WDZ-YJY、B1-WDZN-YJY、B2-WDZ-YJY、B2-WDZN-YJY、B1-WDZA-YJY、B1-WDZAN-YJY | 適配高端民建、公共建筑與消防審查要求，可按項目要求配置煙氣、滴落物、毒性等附加分級。 |
示例：WDZAN-YJY23-8.7/15kV-3×240
表示：低煙無鹵、A 類阻燃、耐火、銅芯交聯聚乙烯絕緣、聚乙烯護套、鋼帶鎧裝聚乙烯外護套、額定電壓 8.7/15kV、3 芯、標稱截面 240mm2 的電力電纜。
| 代號 | 含義 | 選型提示 |
|---|---|---|
| YJ | 交聯聚乙烯絕緣 | 耐熱等級高、介電性能好，是電力電纜主流絕緣結構。 |
| V | 聚氯乙烯護套 | 常用于一般室內外敷設，經濟性較好。 |
| Y | 聚乙烯護套 | 耐水、耐寒、絕緣性能優良，適合潮濕、直埋或?qū)ψo(hù)套性能要求更高的環境。 |
| L | 鋁芯導體 | 適合對成本和重量敏感的長距離線路，端接需重點控制壓接質量和氧化處理。 |
| 22 | 鋼帶鎧裝、PVC 外護套 | 適合直埋、電纜溝、管道等承受徑向機械壓力的場景。 |
| 23 | 鋼帶鎧裝、PE 外護套 | 適合潮濕、腐蝕性較強或?qū)ν庾o(hù)套耐水性要求更高的環境。 |
| 32 / 33 | 細鋼絲鎧裝，PVC 或 PE 外護套 | 適合豎井、斜坡、落差較大或存在軸向拉力的敷設環境。 |
| ZA / ZB / ZC | A 類、B 類、C 類阻燃 | 電纜數量越集中、火災荷載越高，越應優先選擇更高阻燃等級。 |
| N / NH | 耐火 | 用于火災時仍需保持供電的消防、應急和安全保障線路。 |
| WDZ | 低煙無鹵阻燃 | 適合人員密集區域和對煙氣毒性、腐蝕性控制要求較高的項目。 |
| 項目 | 典型指標 | 工程意義 |
|---|---|---|
| 執行標準 | GB/T 12706.1、GB/T 12706.2、GB/T 12706.3；阻燃耐火可結合 GB/T 19666；燃燒性能分級可結合 GB 31247 | 滿足電力電纜產品設計、制造、檢驗與工程選型依據。 |
| 額定電壓 | 0.6/1kV 至 26/35kV | 應按系統標稱電壓、最高運行電壓和接地方式匹配，避免低等級電纜替代使用。 |
| 長期允許工作溫度 | 交聯聚乙烯絕緣導體長期最高工作溫度通常為 90℃ | 更高耐熱能力有助于提升連續負載條件下的運行穩定性。 |
| 短路最高溫度 | 短路持續時間不超過 5s 時，XLPE 絕緣導體最高溫度通常可達 250℃ | 提升故障瞬態承受能力，但仍需通過保護整定限制短路持續時間。 |
| 敷設環境溫度 | 低溫環境敷設應避免強行彎曲，必要時預熱或采取保溫措施 | 減少護套開裂、絕緣損傷和后期隱患。 |
| 彎曲半徑 | 應按電纜結構、單芯/多芯、鎧裝/非鎧裝和標準要求執行 | 控制彎曲半徑是避免絕緣層受壓、屏蔽層變形和護套損傷的關鍵。 |
| 導體材料 | 銅芯、鋁芯可選；銅芯可采用 99.99% 高純度無氧銅方案 | 銅芯導電性、機械性能和端接可靠性更優；鋁芯適合輕量化與成本優化場景。 |
| 敷設方式 | 橋架、電纜溝、穿管、直埋、隧道、豎井、管廊 | 不同敷設方式影響散熱、載流量、機械防護和外護套選擇。 |
阻燃電纜重點控制火焰沿電纜束蔓延，適用于電纜集中敷設區域。阻燃不是“不燃”，而是在火源作用下延緩蔓延、降低火災擴大速度。
耐火電纜重點保障火災條件下線路完整性，常用于消防負荷和應急系統。耐火也不代表普通運行環境可忽視防護，接頭、終端和敷設路徑同樣需要耐火配套。
低煙無鹵電纜重點降低燃燒煙密度和鹵酸氣體釋放，減少煙氣窒息、設備腐蝕和疏散能見度下降風險，適合高端建筑和人員密集場所。
B1 級通常用于更高防火等級項目，強調熱釋放、火焰蔓延、煙氣生成等綜合燃燒表現，適用于大型公共建筑、地下空間、軌道交通、醫院、數據中心等場景。
B2 級適合有明確阻燃要求但綜合燃燒性能等級相對低于 B1 的工程場景，可在成本、性能和消防要求之間取得平衡。
d 與 t 附加分級分別關注燃燒滴落物/微粒和煙氣毒性表現。對于人員密集、疏散距離長、設備價值高的區域，應優先選擇低滴落、低毒性等級配置。
普通動力回路可根據敷設密集度選用 ZC、ZB 或 ZA 阻燃系列；消防泵、排煙風機、應急照明、消防電梯等重要負荷應優先選用耐火或低煙無鹵耐火系列；人員密集建筑、地下商業、醫院、學校、交通樞紐、展館、數據中心等項目，建議結合設計文件選用 WDZ、WDZN、B1 或 B2 級產品，并同步關注橋架防火封堵、穿墻防火措施、接頭附件和線路路徑完整性。
低壓主干建議選用 YJV、YJV22、WDZ-YJY、WDZN-YJY；地下室、強電井、橋架密集區域優先考慮阻燃或低煙無鹵阻燃；消防負荷回路建議采用耐火或低煙無鹵耐火結構，并與防火橋架、防火封堵、末端配電箱同步設計。
連續生產線、空壓站、循環水泵、鍋爐房、冷凍站等大電流負荷建議采用銅芯 YJV 或 YJV22；存在叉車碾壓、管溝潮濕、外力沖擊區域應考慮鎧裝結構；有油污、化學氣體或高溫輻射時需結合現場環境定制護套材料。
中壓饋線可選用 8.7/15kV、12/20kV、18/30kV 或 26/35kV 系列；電纜隧道、管廊、電纜溝中應重點考慮阻燃等級、護套耐水性、金屬屏蔽接地方式和線路短路容量。
光伏、儲能、風電升壓站及園區變電所常用 10kV、35kV 中壓電纜。建議關注系統短路電流、屏蔽截面、外護套耐候性、直埋防護、終端頭環境適應性和交接試驗要求。
支持電壓等級、芯數、截面、導體材質、護套材料、鎧裝結構、阻燃等級、耐火等級、低煙無鹵性能、B1/B2 燃燒性能等級、外護套顏色、米標和包裝長度等定制。
可根據項目需求提供產品合格證、出廠檢測報告、規格參數表、供貨清單、批次信息和驗收資料，提升工程交付效率。
支持客戶委托第三方檢測機構進行復檢，配合工程抽檢、監理驗收、消防驗收和業主方材料進場驗收。
| 項目需求 | 推薦系列 | 推薦理由 |
|---|---|---|
| 普通低壓動力配電 | YJV、YJY | 結構成熟、供貨穩定，適合多數建筑和工業動力線路。 |
| 直埋或機械防護要求較高 | YJV22、YJY23 | 鎧裝結構提升抗壓和防外力損傷能力。 |
| 橋架、電纜井、地下室成束敷設 | ZA/ZB/ZC-YJV、WDZ-YJY | 提升阻燃表現，減少火焰沿電纜群蔓延風險。 |
| 人員密集和高端公共建筑 | WDZ-YJY、B1-WDZ-YJY | 兼顧低煙、無鹵、阻燃和更高燃燒性能等級要求。 |
| 消防和應急供電線路 | N-YJV、WDZN-YJY、B1-WDZN-YJY | 火災條件下保持線路完整性，提升應急系統供電可靠性。 |
| 10kV、35kV 主干饋線 | YJV、YJV22、YJY23 中壓系列 | 適配園區變配電、城市配網、工礦企業與新能源升壓站。 |
