稀土高鐵鋁合金電纜

采用稀土高鐵鋁合金導體材料、(阻燃)硅烷交聯聚乙烯絕緣、聚氯乙烯護套或聚烯烴護套。電纜的鎧裝方式完全不同于傳統的鋼帶鎧裝，該鎧裝采用鋁合金帶自鎖的方式，鎧裝層具有抗壓、抗沖擊、易彎曲、耐腐蝕、重量輕、安裝便利、可免管道或橋架安裝、防蟲鼠咬、阻燃級別高等多種特性。

產品型號： YJLHVYJLHYYJLHV22YJLHV23YJLHV32YJLHY33YJLHSYJLHVS2YJLHYS3

額定電壓： 35kV及以下

產品特性： 勝宇電纜嚴格依照GB/T 31840.1~3-2025新國標制造，全系導體采用含微量元素的AA8030抗壓蠕變鋁合金，重量輕且柔韌度媲美銅纜；絕緣層升級為高性能交聯聚乙烯(XLPE)及可回收聚丙烯(PP)，配備360度在線X射線測偏儀確保壁厚絕對均勻防擊穿；關鍵過渡端子強制標配導電率101%IACS的99.99%高純無氧銅，從根源杜絕發熱事故。支持自鎖式非磁性聯鎖鎧裝結構，及適配GB31247/GB19666的最高級B1難燃、ZA成束阻燃、d0無滴落、t0無毒、WDZ無鹵低煙等全系列特種消防性能定制，出廠

應用領域： 大型商業綜合體主配電網絡，超高層地標建筑及住宅豎井供電干線，光伏陣列與風力新能源發電大跨度傳輸系統，大型百兆瓦級儲能電站，石油化工高腐蝕防爆園區，重型機械重壓廠房，市政地下深層綜合管廊主干道，城市軌道交通與地鐵隧道級消防應急布線。

產品簡介

價格：實現同等電氣性能的前提下，稀土高鐵鋁合金電纜比銅芯電纜的綜合應用成本大約低50%。

導體：抗蠕變、高柔韌、強延展、低反彈、連接穩定。

絕緣：耐高溫、防燃燒、抗老化、強耐用、低碳環保。

鎧裝層：經濟性能優越，特殊的自鎖形式，堅固強韌。

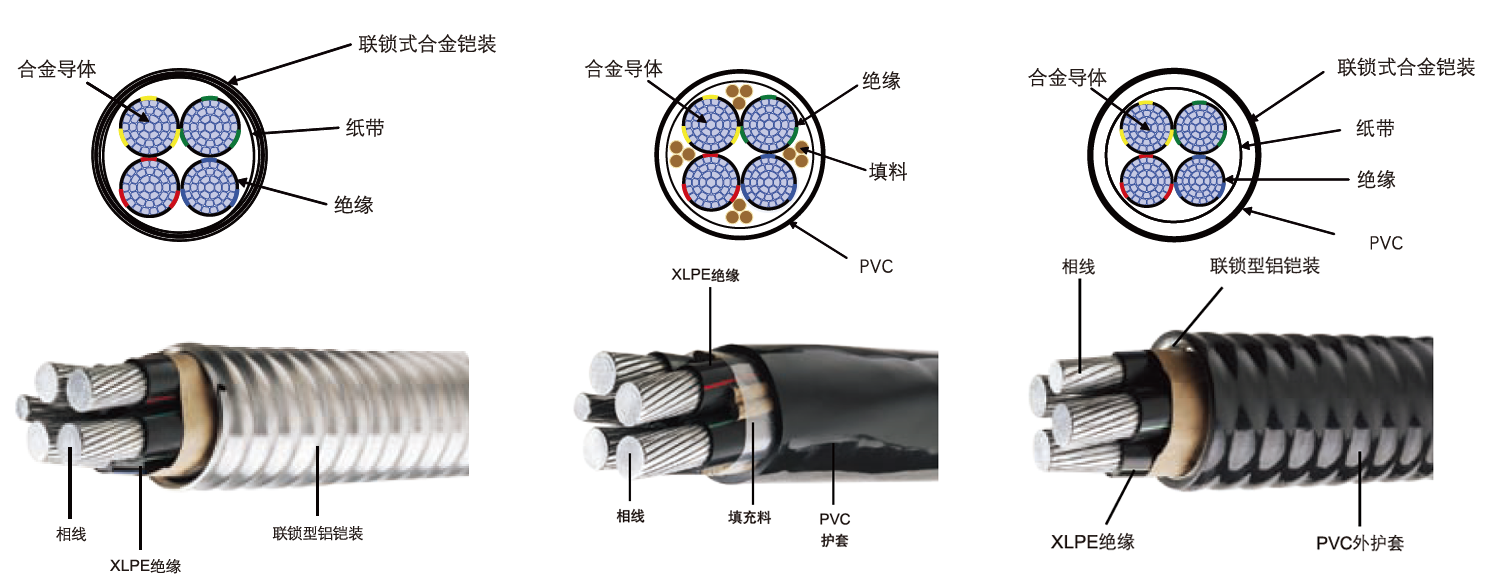

產品結構示意圖

型號 名稱 規格 芯數 額定電壓
YJLHV 鋁合金芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 10~400mm2 1~5 0.6/1kV
YJLHY 鋁合金芯交聯聚乙烯絕緣聚乙烯護套電力電纜 10~400mm2 1~5 0.6/1kV
YJLHV22 鋁合金芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 10~400mm2 1~5 0.6/1kV
YJLHV23 鋁合金芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 10~400mm2 1~5 0.6/1kV
YJLHV32 鋁合金芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 10~400mm2 1~5 0.6/1kV
YJLHY33 鋁合金芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 10~400mm2 1~5 0.6/1kV
YJLHS 鋁合金芯交聯聚乙烯絕緣鋁合金帶聯裸鎖鎧電力電纜 10~400mm2 1~5 0.6/1kV
YJLHVS2 鋁合金芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜 10~400mm2 1~5 0.6/1kV
YJLHYS3 鋁合金芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚乙烯護套電力電纜 10~400mm2 1~5 0.6/1kV
補充說明：

1、需要阻燃型電纜，應在原型號前加“ZR-”或“ZA/B/C-”表示，如：ZR-YJLHV、ZC-YJLHV22；
2、需要無鹵低煙型電纜，應在原型號前加“WD-”表示，如：WDZ-YJLHY、WDZ-YJLHV23；
3、鋁合金芯電纜不建議使用于耐火需求場所；
4、可定制1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、12/20kV、18/20kV、18/30kV、21/35kV等非常用電壓。

產品應用場景

稀土高鐵鋁合金是一種為配電應用特殊設計的鋁合金，在北美擁有近40年的成功安裝經驗。

多合一集成，一步到位安裝，大量節省了安裝時間。

結實，輕便的鋁合金鎧裝比普通鋼鎧裝更輕，更容易剝離。

稀土高鐵鋁合金電纜具備普通導管所沒有的超強柔韌性，在拐角容易彎曲，減少對彎管的需求。

YJLHS型電纜由于采用了聯鎖型鎧裝，所以在室內許多應用場合并不需要使用PVC護套。這不但消除了不必要的成本，而且還帶來了低煙無鹵的優勢。

YJLHVS2型電纜采用無鉛、無鎘PVC護套，從而很好地保護了環境。適應潮濕的安裝環境，可直埋或封裝在水泥中及其它應用。

特殊的鋁合金材料，完備的制造工藝，使合金電纜在安裝過程中可有效減少導線受損。

機械和電氣性能符合或超過GB/T31840.1-2015《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV) 鋁合金芯擠包絕緣電力電纜 第1部分：額定電壓1kV (Um=1.2kV)和3kV (Um=3.6kV)電纜》性能要求。

產品詳情

GB/T 31840-2025 鋁合金電纜｜鋁合金芯擠包絕緣電力電纜產品詳情頁

廣東勝宇電纜實業有限公司生產的GB/T 31840-2025鋁合金電纜，屬于額定電壓1kV至35kV鋁合金芯擠包絕緣電力電纜系列，覆蓋0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV多種電壓等級，適用于配電網、工業裝置、商業綜合體、數據中心、軌道交通、地下綜合管廊、新能源場站、高層建筑、醫院、學校、機場、會展中心、工廠園區和市政電力工程。

1kV至35kV電壓覆蓋

覆蓋低壓配電、中壓配電和35kV固定安裝系統，可滿足建筑機電、工業動力、園區配電和電網工程多種供電場景。

LH鋁合金導體

具備輕量化、抗蠕變、抗熱循環、連接穩定、敷設便利、綜合造價優的工程優勢，適合大截面、長距離和復雜路徑敷設。

阻燃耐火可定制

支持ZA、ZB、ZC、ZD、WDZ、WDUZ、N、NJ、NS、B1級、B2級、d0、t0消防性能組合，滿足不同建筑防火設計要求。

一、產品優勢：面向全壽命周期成本優化的鋁合金電纜解決方案

GB/T 31840-2025鋁合金電纜不是簡單的材料替換，而是圍繞導體性能、連接穩定、敷設效率、運行安全、消防合規和綜合成本進行系統優化的電力電纜產品。隨著城市配電網擴容、商業綜合體建設、工業園區升級、新能源并網、數據中心建設和地下空間開發，大截面電纜的使用量不斷增加。傳統銅芯電纜性能成熟，但在大截面、長距離、多回路密集敷設場景中，往往面臨材料成本高、重量大、吊裝運輸難、支架承載壓力大、施工效率低等問題。鋁合金芯電力電纜在滿足載流量、壓降、短路熱穩定、機械強度和消防要求的前提下，為項目提供更輕量、更經濟、更便于敷設的供電線路選擇。

勝宇電纜從工程常見痛點出發，重點解決電纜發熱、絕緣偏心、護套老化、接頭松動、阻燃等級不足和后期運維風險。對于發熱問題，產品通過符合標準要求的LH鋁合金導體、導體直流電阻控制、緊壓絞合成型、端子匹配和連接性能驗證，降低線路損耗和接觸電阻異常風險。對于偏心問題，產品通過導體預熱、模具同心校準、擠出壓力穩定、在線測徑、絕緣厚度檢測、護套厚度檢測和火花試驗，使絕緣層、屏蔽層和護套層保持均勻穩定。對于老化問題，產品可根據環境選用PVC、XLPE、PP、EPR、HEPR絕緣體系以及PVC、PE、無鹵阻燃ST8、彈性體護套材料，提升電纜在熱、氧、潮濕、紫外、機械磨損和化學腐蝕環境中的長期可靠性。

勝宇方案核心：以導體穩定、絕緣均勻、屏蔽連續、護套可靠、鎧裝防護、消防定制和出廠檢測為核心，構建從原材料到成品交付的質量閉環，降低施工風險、運行風險和驗收風險。

二、材質與工藝：鋁合金導體、無氧銅屏蔽、低偏心率擠出與嚴格質檢

LH鋁合金導體

主導體采用鋁合金材料，通過材料成分與絞合工藝優化，提高機械性能、抗蠕變能力、彎曲韌性和連接穩定性。相較普通鋁芯導體，鋁合金導體可減少長期熱循環后端接松動風險；相較銅芯電纜，可降低電纜重量和敷設成本。

99.99%高純度無氧銅屏蔽

鋁合金電纜主導體為鋁合金導體，99.99%高純度無氧銅主要用于銅帶屏蔽、銅絲屏蔽、接地連續通道和關鍵連接部件。高純無氧銅具有低電阻、低雜質、抗氧化、焊接穩定、壓接可靠、屏蔽連續性好的優勢，可提升電場均衡能力和故障電流泄放能力。

低偏心率擠出工藝

通過導體圓整度控制、模具同心校準、擠出溫度控制、擠出壓力穩定、在線外徑監測、絕緣厚度檢測和護套火花試驗，降低絕緣薄點、電場集中、局部放電和早期擊穿風險。

中壓和35kV鋁合金電纜對屏蔽層、絕緣層和護套層的工藝一致性要求更高。導體屏蔽應與絕緣緊密結合，界面光滑，不應存在明顯絞線凸紋、尖角、顆粒、燒焦或擦傷痕跡；絕緣屏蔽應與絕緣層形成穩定界面，金屬屏蔽層應保持連續可靠。勝宇電纜通過原材料檢驗、導體絞合檢驗、擠出過程監控、成纜結構檢查、鎧裝質量控制和成品電氣試驗，保證產品從生產到交付的質量一致性。

三、GB/T 31840-2025鋁合金電纜型號清單

型號組合方式：完整型號由“燃燒特性前綴 + 基礎結構型號 + 額定電壓 + 芯數與截面 + 執行標準”組成。例如：WDZA-YJLHV22-0.6/1 4×185 GB/T 31840.1-2025；ZA-YJLHLV22-8.7/10 3×300 GB/T 31840.2-2025；WDZAN-YJLHV22-26/35 3×240 GB/T 31840.3-2025。

3.1 基礎結構型號、產品名稱、電壓等級與應用場景

標準部分 基礎型號 產品名稱 適用電壓 典型應用
GB/T 31840.1-2025 VLHV 鋁合金芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 0.6/1kV、1.8/3kV 普通低壓配電、室內橋架、廠房動力線路
GB/T 31840.1-2025 VLHY 鋁合金芯聚氯乙烯絕緣聚乙烯護套電力電纜 0.6/1kV、1.8/3kV 潮濕環境、地下電纜溝、一般直埋線路
GB/T 31840.1-2025 VLHV22 鋁合金芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 0.6/1kV、1.8/3kV 直埋、管溝、一般機械外力環境
GB/T 31840.1-2025 VLHV23 鋁合金芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 0.6/1kV、1.8/3kV 潮濕直埋、戶外電纜通道、地下綜合管廊
GB/T 31840.1-2025 VLHV33 鋁合金芯聚氯乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 0.6/1kV、1.8/3kV 豎井、高落差、受拉敷設線路
GB/T 31840.1-2025 VLHVS 鋁合金芯聚氯乙烯絕緣鋁合金帶聯鎖裸鎧裝電力電纜 0.6/1kV、1.8/3kV 室內干燥環境、快速敷設、輕量化配電
GB/T 31840.1-2025、GB/T 31840.2-2025 VLHVS2 鋁合金芯聚氯乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜 0.6/1kV、1.8/3kV、3.6/6kV 橋架轉彎多、安裝空間緊湊、商業建筑低壓主干
GB/T 31840.1-2025、GB/T 31840.2-2025 VLHVS3 鋁合金芯聚氯乙烯絕緣鋁合金帶聯鎖鎧裝聚乙烯護套電力電纜 0.6/1kV、1.8/3kV、3.6/6kV 潮濕橋架、管廊、地下配電、復雜路徑敷設
GB/T 31840.1-2025、GB/T 31840.2-2025、GB/T 31840.3-2025 YJLHV 鋁合金芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 低壓主干、中壓配電、35kV固定安裝、變電站饋線
GB/T 31840.1-2025、GB/T 31840.2-2025、GB/T 31840.3-2025 YJLHY 鋁合金芯交聯聚乙烯絕緣聚乙烯護套電力電纜 0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 戶外、潮濕環境、地下管廊、直埋電力通道
GB/T 31840.1-2025、GB/T 31840.2-2025、GB/T 31840.3-2025 YJLHV22 鋁合金芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 直埋、電纜溝、抗機械外力、工業園區配電
GB/T 31840.1-2025、GB/T 31840.2-2025、GB/T 31840.3-2025 YJLHY23 鋁合金芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 潮濕直埋、園區外線、地下綜合管廊、戶外電力通道
GB/T 31840.1-2025、GB/T 31840.2-2025、GB/T 31840.3-2025 YJLHY33 鋁合金芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 豎井、潮濕豎向通道、高落差線路、隧道配電
GB/T 31840.3-2025 YJLHV32 鋁合金芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 21/35kV、26/35kV 35kV高落差敷設、豎井、受拉電纜通道
GB/T 31840.1-2025、GB/T 31840.2-2025 YJLHS 鋁合金芯交聯聚乙烯絕緣鋁合金帶聯鎖裸鎧裝電力電纜 0.6/1kV、1.8/3kV 室內干燥環境、輕量化快速安裝、低壓主干
GB/T 31840.1-2025、GB/T 31840.2-2025 YJLHVS2 鋁合金芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜 0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV 商業綜合體、工業廠房、橋架轉彎多、安裝空間緊湊
GB/T 31840.2-2025 YJLHYS3 鋁合金芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚乙烯護套電力電纜 3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV 中壓輕量化敷設、潮濕橋架、管廊復雜路徑
GB/T 31840.2-2025、GB/T 31840.3-2025 YJLHLV 鋁合金芯交聯聚乙烯絕緣鋁合金帶屏蔽聚氯乙烯護套電力電纜 21/35kV、26/35kV 35kV固定安裝、分相屏蔽系統、變電站出線
GB/T 31840.2-2025、GB/T 31840.3-2025 YJLHLV22 鋁合金芯交聯聚乙烯絕緣鋁合金帶屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 中高壓直埋、電纜溝、變電站、機械防護要求高的線路
GB/T 31840.2-2025、GB/T 31840.3-2025 YJLHSV22 鋁合金芯交聯聚乙烯絕緣銅絲屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 故障電流泄放要求高、接地連續性要求高的中高壓系統
GB/T 31840.2-2025、GB/T 31840.3-2025 PPLHV 鋁合金芯聚丙烯絕緣聚氯乙烯護套電力電纜 3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 熱塑性絕緣中壓系統、環保型絕緣選型
GB/T 31840.2-2025、GB/T 31840.3-2025 PPLHY 鋁合金芯聚丙烯絕緣聚乙烯護套電力電纜 3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 潮濕中壓通道、戶外配電、地下電纜通道
GB/T 31840.2-2025、GB/T 31840.3-2025 PPLHV22 鋁合金芯聚丙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 中高壓直埋、工業園區、地下配電系統
GB/T 31840.2-2025、GB/T 31840.3-2025 PPLHLV22 鋁合金芯聚丙烯絕緣鋁合金帶屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 聚丙烯絕緣中高壓線路、屏蔽鎧裝保護場景
GB/T 31840.2-2025、GB/T 31840.3-2025 PPLHSV22 鋁合金芯聚丙烯絕緣銅絲屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、18/30kV、21/35kV、26/35kV 中高壓系統、銅絲屏蔽故障電流泄放線路

3.2 消防性能前綴與完整型號示例

消防性能類別 前綴 完整型號示例 推薦場景
單根阻燃與成束阻燃 Z、ZA、ZB、ZC、ZD Z-YJLHV、ZA-YJLHV、ZB-YJLHV、ZC-YJLHV、ZD-YJLHV、ZA-YJLHV22、ZB-YJLHY23、ZC-YJLHLV22、ZD-PPLHLV22 普通建筑、工業廠房、橋架成束敷設、豎井、電纜溝
無鹵低煙阻燃 WDZ、WDZA、WDZB、WDZC、WDZD WDZ-YJLHV、WDZA-YJLHV、WDZB-YJLHV、WDZC-YJLHV、WDZD-YJLHV、WDZA-YJLHV22、WDZB-YJLHY23、WDZC-YJLHLV22 商場、醫院、學校、地鐵、機場、數據中心、地下空間
無鹵低煙低毒阻燃 WDUZ、WDUZA、WDUZB、WDUZC、WDUZD WDUZ-YJLHV、WDUZA-YJLHV、WDUZB-YJLHV22、WDUZC-YJLHLV22、WDUZD-PPLHLV22 人員密集建筑、超高層、綜合管廊、軌道交通、應急疏散通道
耐火 N、NJ、NS N-YJLHV、NJ-YJLHV、NS-YJLHV、N-YJLHV22、NJ-YJLHV22、NS-YJLHV22、NS-YJLHLV22 消防泵、排煙風機、消防電梯、應急照明、防火卷簾供電回路
阻燃耐火 ZN、ZNJ、ZNS、ZAN、ZANJ、ZANS、ZBN、ZBNJ、ZBNS、ZCN、ZCNJ、ZCNS、ZDN、ZDNJ、ZDNS ZAN-YJLHV、ZANJ-YJLHV、ZANS-YJLHV、ZBN-YJLHV22、ZBNJ-YJLHV22、ZBNS-YJLHV22、ZCN-YJLHLV22、ZCNS-PPLHLV22 消防負荷密集敷設、公共建筑消防線路、地下空間消防干線
無鹵低煙阻燃耐火 WDZN、WDZNJ、WDZNS、WDZAN、WDZANJ、WDZANS、WDZBN、WDZBNJ、WDZBNS、WDZCN、WDZCNJ、WDZCNS、WDZDN、WDZDNJ、WDZDNS WDZAN-YJLHV、WDZANJ-YJLHV、WDZANS-YJLHV、WDZAN-YJLHV22、WDZBNJ-YJLHLV22、WDZCNS-PPLHLV22 醫院、地鐵、機場、會展中心、數據中心、超高層消防主干
無鹵低煙低毒阻燃耐火 WDUZN、WDUZNJ、WDUZNS、WDUZAN、WDUZANJ、WDUZANS、WDUZBN、WDUZBNJ、WDUZBNS、WDUZCN、WDUZCNJ、WDUZCNS、WDUZDN、WDUZDNJ、WDUZDNS WDUZAN-YJLHV、WDUZANJ-YJLHV、WDUZANS-YJLHV、WDUZAN-YJLHV22、WDUZBNJ-YJLHLV22、WDUZCNS-PPLHLV22 高安全公共建筑、地下綜合體、人員長時間停留區域、精密設備場所

四、型號解碼說明：快速讀懂常用鋁合金電纜型號

代號 含義 選型價值
LH 鋁合金導體 輕量化、抗蠕變、連接穩定，適合大截面長距離配電
V 聚氯乙烯絕緣、聚氯乙烯內護層或聚氯乙烯護套，需結合型號位置判斷 經濟型、通用型、常規固定敷設
YJ 交聯聚乙烯絕緣 長期工作溫度90℃，短路最高溫度250℃，適合低壓與中高壓主流工程
PP 聚丙烯絕緣 熱塑性絕緣路線，適合中高壓綠色化選型
L 鋁合金帶屏蔽 中高壓分相屏蔽，兼顧輕量化與電場控制
S 銅絲屏蔽或聯鎖鎧裝結構，需結合型號位置判斷 銅絲屏蔽用于故障電流泄放，聯鎖鎧裝用于柔性機械保護
22 雙鋼帶鎧裝聚氯乙烯外護套 適合直埋、電纜溝、機械外力保護場景
23 雙鋼帶鎧裝聚乙烯或聚烯烴外護套 適合潮濕直埋、地下管廊、戶外電力通道
32 細圓鋼絲鎧裝聚氯乙烯外護套 適合豎井、高落差、受拉安裝
33 細圓鋼絲鎧裝聚乙烯或聚烯烴外護套 適合潮濕豎向通道和高落差線路
WD 無鹵低煙 降低火災煙霧遮擋和酸性氣體腐蝕風險
ZA、ZB、ZC、ZD 成束阻燃A類、B類、C類、D類 適用于橋架密集敷設、豎井、電纜溝、公共建筑消防線路
N、NJ、NS 耐火、供火加機械沖擊耐火、供火加機械沖擊和噴水耐火 適用于消防泵、排煙風機、消防電梯、應急照明、防火卷簾供電

YJLHV22-0.6/1 4×185：YJ表示交聯聚乙烯絕緣，LH表示鋁合金導體，V表示聚氯乙烯護套，22表示鋼帶鎧裝聚氯乙烯外護套，0.6/1表示額定電壓，4×185表示4芯185mm2。

WDZA-YJLHLV22-8.7/10 3×300：WD表示無鹵低煙，ZA表示成束阻燃A類，YJ表示交聯聚乙烯絕緣，LH表示鋁合金導體，L表示鋁合金帶屏蔽，V表示聚氯乙烯護套，22表示鋼帶鎧裝聚氯乙烯外護套。

PPLHSV22-26/35 1×240/25：PP表示聚丙烯絕緣，LH表示鋁合金導體，S表示銅絲屏蔽，V表示聚氯乙烯護套，22表示鋼帶鎧裝聚氯乙烯外護套，1×240/25表示主芯240mm2、銅絲屏蔽截面25mm2。

五、通用核心技術參數

技術項目 核心指標 工程意義
執行標準 GB/T 31840.1-2025、GB/T 31840.2-2025、GB/T 31840.3-2025；阻燃耐火按GB/T 19666；建筑燃燒性能分級按GB 31247 覆蓋1kV至35kV鋁合金芯擠包絕緣電力電纜
額定電壓 0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、18/20、18/30、21/35、26/35kV 覆蓋低壓配電、中壓配電、35kV固定安裝系統
導體類別 第1種或第2種鋁合金導體；35kV電纜采用第2種鋁合金導體 滿足固定安裝、彎曲敷設、端接穩定需求
導體20℃直流電阻 符合GB/T 3956鋁合金導體規定值 控制線路損耗、導體發熱和壓降
導體機械性能 絞合后單線抗拉強度98至159N/mm2；斷裂伸長率≥10%；反復彎曲不斷裂次數≥25次 提高敷設抗拉、抗彎和長期連接可靠性
絕緣材料 PVC、XLPE、PP、EPR、HEPR 按電壓、溫度、柔韌性、環保和經濟性選型
長期工作溫度 PVC絕緣70℃；XLPE、PP、EPR、HEPR絕緣90℃ 適合連續負荷運行與熱循環工況
短路溫度 XLPE、PP、EPR、HEPR短路最高250℃，最長持續5s；PVC絕緣按截面采用160℃或140℃控制 提升短路熱穩定安全裕度
護套材料 PVC、PE、無鹵阻燃ST8、氯丁橡膠或類似聚合物 匹配阻燃、耐潮、耐磨、低煙無鹵、低毒需求
敷設溫度 敷設電纜時環境溫度不宜低于0℃ 降低低溫敷設導致護套開裂風險
彎曲半徑 鋁合金帶聯鎖鎧裝電纜最小允許彎曲半徑7D；其他結構按GB/T 12706對應部分 適合橋架轉彎、空間緊湊、復雜路徑敷設
主要試驗 導體電阻、絕緣厚度、護套厚度、火花試驗、耐壓試驗、局部放電、沖擊電壓、熱老化、低溫、煙密度、酸氣含量、成束阻燃、壓蠕變、連接性能 保障出廠一致性、工程驗收通過率和長期運行安全

六、高級消防性能定制：GB/T 19666與GB 31247

阻燃性能

Z為單根阻燃，適合分散敷設；ZA、ZB、ZC、ZD為成束阻燃類別，A類要求更高，適合電纜密集橋架、豎井、管廊和人員密集建筑。公共建筑和地下空間通常優先考慮ZA或ZB。

耐火性能

N為耐火，適合火災條件下維持供電的回路；NJ表示供火加機械沖擊耐火；NS表示供火加機械沖擊和噴水耐火。消防泵、排煙風機、消防電梯、應急照明和防火卷簾回路可按設計選用。

無鹵低煙低毒

WD代表無鹵低煙，可降低火災煙霧遮擋和酸性氣體腐蝕；U代表低毒方向，與WD組合為WDU，適用于醫院、學校、機場、地鐵、地下空間和數據中心等對疏散安全要求高的場所。

GB/T 19666用于阻燃和耐火電線電纜或光纜的通用要求。對于GB/T 31840鋁合金電纜，消防定制不應只關注“是否阻燃”，還應同時關注成束阻燃類別、耐火試驗條件、無鹵低煙、低毒性能、煙密度、酸氣含量、pH值、電導率和燃燒滴落物控制。公共建筑、軌道交通、醫院、學校、數據中心、地下商業和綜合管廊通?？蛇x用WDZA、WDUZA、WDZAN、WDUZANS等組合型號。

等級或分級 含義 推薦應用
B1級 難燃1級，重點控制火焰蔓延、熱釋放、產煙和附加危害 超高層、醫院、學校、地鐵、機場、數據中心、地下綜合體
B2級 難燃2級，滿足普通建筑難燃性能要求 普通公共建筑、地下車庫、產業園、辦公樓、住宅公共區域
d0 燃燒滴落物或微?？刂茋栏?，不易因滴落物引燃下方可燃物 疏散通道、機房、醫院、地鐵、地下商業
d1 燃燒滴落物或微粒受控 多數公共建筑和商業項目
d2 未達到d1控制要求 對滴落物控制要求較低的普通工程
t0 煙氣毒性控制嚴格 醫院、學校、地鐵、機場、地下空間、人員密集區域
t1 煙氣毒性中高等級控制 商業綜合體、辦公建筑、公共空間
t2 基礎毒性控制要求 普通工程場景

七、應用場景展示

配電網與城市更新

適用于10kV環網柜進出線、箱式變電站饋線、開閉所出線、城市架空入地、老舊小區電力增容、市政道路電力通道、地下綜合管廊和變電站低壓側主干。推薦型號包括YJLHV、YJLHY、YJLHV22、YJLHY23、YJLHLV22、PPLHLV22。

工業園區與制造工廠

適用于廠區總配電房、車間動力干線、空壓站、冷凍站、水泵房、消防泵房、設備供電、自動化產線和備用電源回路。推薦YJLHV22、YJLHY23、YJLHVS2、YJLHLV22、PPLHV22。

商業綜合體與公共建筑

適用于購物中心、酒店、醫院、學校、會展中心、機場、交通樞紐、地下商業和超高層建筑。推薦WDZA-YJLHV、WDZA-YJLHV22、WDZAN-YJLHV、WDUZA-YJLHV、WDUZANS-YJLHV22、B1級d0t0鋁合金電纜。

數據中心與通信機房

適用于高低壓配電柜連接、UPS輸入輸出、冷站供電、空調機組、機房動力干線和應急電源線路。推薦WDZA、WDUZA、WDZAN、WDUZANS、B1級d0t0組合，降低煙氣腐蝕和資產損失風險。

新能源、儲能與充電基礎設施

適用于光伏升壓站、風電場集電線路、儲能電站交流側、箱變出線、園區微電網、充電站低壓配電和大功率充電設備供電。可選聚乙烯護套、鋼帶鎧裝、銅絲屏蔽或鋁合金帶屏蔽結構。

軌道交通、地下空間與綜合管廊

地鐵車站、區間風井、地下商業、隧道、綜合管廊電力艙具有空間封閉、煙氣擴散慢、救援難度高的特點。推薦WDZA、WDUZA、WDZAN、WDZANS、WDUZANS、B1級d0t0鋁合金電纜。

八、工程選型建議

  • 確定電壓等級：低壓系統選0.6/1kV或1.8/3kV，中壓系統選3.6/6kV至18/30kV，35kV系統選21/35kV或26/35kV。
  • 確定絕緣體系：常規低壓可選PVC或XLPE，中高壓優先選XLPE、PP、EPR、HEPR；負荷和溫升要求高時優先采用90℃絕緣體系。
  • 確定護套材料：室內普通環境可選PVC，潮濕或直埋可選PE，人員密集場所優先選無鹵低煙低毒護套。
  • 確定鎧裝方式：直埋和機械外力環境選鋼帶鎧裝，豎井和高落差選鋼絲鎧裝，轉彎多和安裝空間小可選鋁合金帶聯鎖鎧裝。
  • 確定消防等級：普通阻燃選ZC或ZB，高要求場所選ZA，人員密集場所選WDZA或WDUZA，消防關鍵回路選N、NJ、NS或WDZAN、WDUZANS。
  • 復核截面規格：根據載流量、壓降、短路熱穩定、敷設方式、土壤熱阻、橋架排列、環境溫度、備用系數和經濟電流密度綜合計算。
廣東勝宇電纜實業有限公司支持GB/T 31840-2025鋁合金電纜規格定制，定制內容包括額定電壓、芯數、截面、導體結構、絕緣材料、護套材料、屏蔽結構、鎧裝結構、阻燃類別、耐火結構、無鹵低煙低毒性能、B1級或B2級建筑燃燒性能分級、d0/d1/d2滴落物分級、t0/t1/t2毒性分級、外護套顏色、米標噴碼、盤具規格和交貨長度。每批產品出廠附帶產品合格證、完整檢測報告、隨行文件和可追溯生產記錄，支持項目封樣、到貨驗收、第三方復檢、技術交底和工程選型復核。
